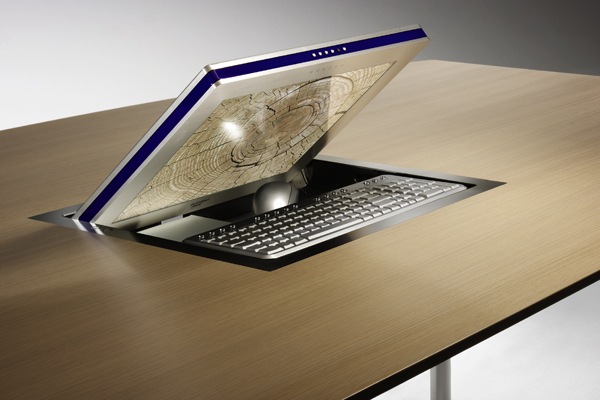

LCD，全稱為Liquid Crystal Display，譯為液晶顯示器，是一種采用液晶控制透光度技術的超薄顯示設備。具有圖像清晰精確、厚度薄、重量輕、低能耗、無輻射等優點，現已廣泛存在于人們的日常生活中。



LCD液晶顯示屏按控制方式的不同可分為被動矩陣式LCD和主動矩陣式LCD。被動式矩陣LCD在亮度、可視角、反應速度、畫面質量上均存在缺陷，但由于其成本較低廉，目前僅應用于很少的一部分的顯示器中。而主動矩陣式LCD在畫面的每個像素點中都內建有晶體管，使得亮度更明亮、色彩更豐富、可視面積更寬廣，目前在市場上已得到廣泛應用。



被動矩陣式LCD可以分為TN-LCD、STN-LCD和DSTN-LCD，分別譯為扭曲向列LCD、超扭曲向列LCD和雙層超扭曲向列LCD，它們在扭曲角度上有所不同，但工作原理大致相同，接下來我們就以TN-LCD為例，來介紹一下被動式矩陣LCD的工作原理。



在TN-LCD液晶顯示屏的面板中，有兩片偏光板，用于決定光通量的最大值和產生的顏色;兩片偏光板內是兩片大玻璃基板，兩基板內夾著彩色濾光片、配向膜等，彩色濾波片是一種由紅綠藍三種顏色構成的濾片，按照一定規律制作于大玻璃基板上。在上下夾層中有電極和配向膜形成的溝槽，而且在夾層中填充了許多層的液晶分子，接近上夾層的液晶分子根據上溝槽的方向排列，接近下夾層的液晶分子根據下溝槽的方向排列。



當光線從上向下照射時，首先到達上偏光板，通過上偏光板的光線繼而進入上部夾層的溝槽中，當液晶層施加電壓時，液晶分子便改變其初始狀態，變為豎立的排列方式，從而使得全部的光被下偏光板吸收，使顯示屏顯示為黑色;當液晶層不施加電壓時，液晶保持其初始狀態，將入射光扭轉90度方向，使其可以全部通過下偏光板，從而使顯示屏顯示為白色。



主動矩陣式LCD也可稱之為為TFT-LCD(薄膜晶體管LCD)，TFT-LCD顯示屏的結構與T N-LCD顯示屏大致相同，唯一不同的是TFT-LCD顯示屏上夾層的電極為FET晶體管，而下夾層的電極為共通電極。



TFT-LCD顯示屏采用的是“背透式”照射。光線從下向上照射，首先通過下偏光板，借助液晶分子來傳導光線，在FET電極導通時，液晶分子的排列狀態發生改變，通過遮光、透光顯示于顯示屏上;在FET電極截斷時，由于FET晶體管具有電容效應，能夠保持當時電位狀態，故液晶分子會保持改變后的排列狀態，直到FET電極再次導通。
