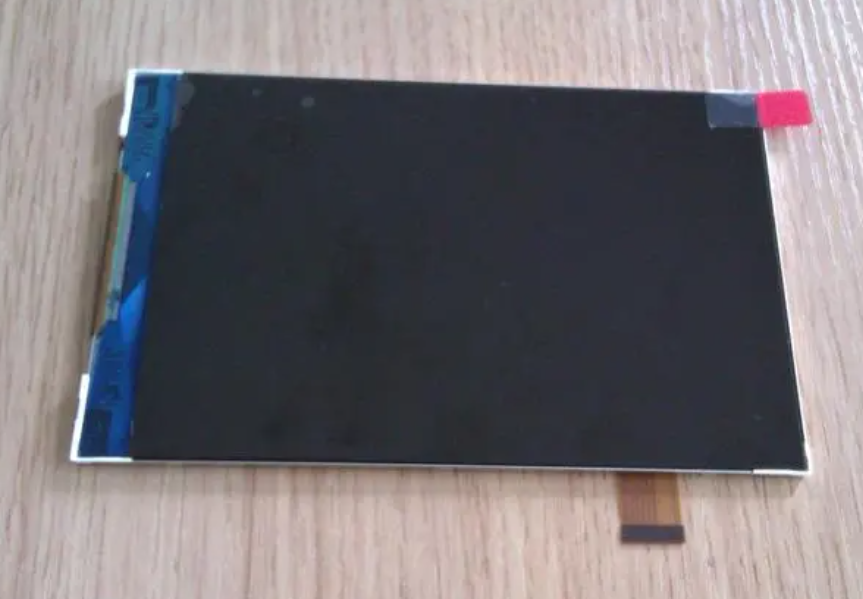

在現代科技的不斷進步下，液晶顯示技術在各個領域都得到了廣泛的應用，尤其是在電子產品中。而TFT液晶屏則是液晶顯示技術的重要一環，它能夠帶來更加清晰、色彩豐富的顯示效果。要了解TFT液晶屏，我們首先需要了解其引腳接口以及引腳的定義，這將有助于我們更好地理解和應用這項技術。

　　一、引腳接口的作用

　　TFT液晶屏的引腳接口承擔著連接主控制器和液晶屏面板之間的重要作用。通過這些引腳，主控制器可以向液晶屏發送指令和數據，從而控制液晶屏的顯示效果。因此，了解引腳接口的定義和功能對于正確連接和配置TFT液晶屏非常重要。

　　二、常見引腳及其定義

　　1. 電源引腳

　　在TFT液晶屏中，通常會包含數個電源引腳，其作用是提供正常運行所需的電力供應。常見的電源引腳包括：

　　(1) VCC：主電源引腳，通常連接到正極電源。

　　(2) GND：地線引腳，連接到負極電源或地線。

　　(3) AVDD：模擬電壓引腳，用于供應模擬電壓。

　　(4) VGH/VGL：液晶屏內部高壓和低壓引腳，用于驅動液晶顯示需要的不同電壓。

　　2. 數據引腳

　　數據引腳是主控制器將指令和數據傳輸?shù)絋FT液晶屏的通道。數據引腳的數量和作用會有所不同，常見的數據引腳包括：

　　(1) D0-D7：數據引腳，主控制器通過這些引腳向TFT液晶屏發送數據。

　　(2) DCLK：數據時鐘引腳，用于同步數據傳輸速度。

　　(3) VSYNC/HSYNC：垂直同步引腳和水平同步引腳，用于控制液晶屏的刷新率和顯示起始位置。

　　3. 控制引腳

　　控制引腳用于傳輸控制信號，常見的控制引腳包括：

　　(1) RESET：復位引腳，通過觸發復位信號，可以將TFT液晶屏恢復到初始狀態。

　　(2) CS：片選引腳，用于選擇與主控制器進行通信的TFT液晶屏。

　　4. LED引腳

　　LED引腳用于控制背光燈的亮度和開關，以提供TFT液晶屏所需的適當照明。常見的LED引腳包括：

　　(1) LED_VCC：LED正極引腳。

　　(2) LED_GND：LED負極引腳。

　　三、引腳接口的配置與應用

　　正確配置和應用TFT液晶屏的引腳接口是確保其正常工作的關鍵。在配置引腳時，需要根據具體的需求和TFT液晶屏的型號來確定引腳的連接方式和功能。配置和應用引腳接口時需要注意以下幾點：

　　1. 引腳的連接：確保將正確的引腳連接到正確的位置，避免錯誤連接導致液晶屏無法正常工作。

　　2. 電源引腳的接線穩定：電源引腳的接線穩定性對于TFT液晶屏的穩定運行非常重要，應注意減小電源線的長度、防止干擾等。

　　3. 時序信號的配置：根據具體的TFT液晶屏規格和主控制器的要求，配置好數據引腳和控制引腳的時序信號。

　　4. 背光燈的控制：合理控制LED引腳的電流和電壓，確保背光燈的亮度適中。

　　結論：

　　TFT液晶屏引腳接口的正確理解和應用對于實現清晰、色彩豐富的顯示效果至關重要。本文詳細介紹了常見的TFT液晶屏引腳及其定義，并強調了引腳配置與應用的重要性。通過合理配置和應用引腳接口，能夠確保TFT液晶屏正常工作，提供優質的顯示體驗。
