STN液晶顯示器件是什么？
STN即:超扭曲向列相（STN）顯示 ， 顧名思義，“超扭曲”即就是扭曲的角度很大，要超過90度，這是一種現在應用的比較多的一類點陣式屏。我們都知道，TN型以及其他大部分類型的液晶顯示屏的電光響應曲線都不夠陡峭，如下圖圖一所示：
圖一 TN型液晶顯示響應曲線
從下圖之中可以看見，隨著驅動電壓的不斷升高，其電光的響應緩慢增加，閾值特性不是很明顯，這給多路驅動造成了比較大的困難，使得液晶在大信息量顯示、視頻顯示上面受到了限制性。
在20世紀80年代初期，人們發現了傳統的扭曲向列液晶(TN)器件，只需要將其液晶分子的扭曲角度加大，就可以改善其驅動的特性。經過不斷的努力，人們陸續開發出了一系列超過了TN扭曲角90°的液晶顯示器件，我們一般把這類扭曲角在180°～360°的液晶顯示器件稱之為超扭曲(STN)系列的產品。
現在幾乎所有的點陣圖形以及大部分的點陣字符液晶顯示屏均已采用了STN的模式。STN的技術在液晶產業之中已經是處于成熟、完善的階段了。STN模式的產品結構基本上是和TN模式的是一樣的，只不過在盒中的液晶分子排列不是沿著90°扭曲排列的，而是180°～360°扭曲排列的，如下圖圖2所示。

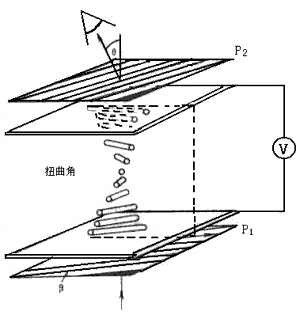

圖二 STN型的液晶顯示屏原理示意圖
