12864液晶串行如何顯示？
發布時間：2017-09-19

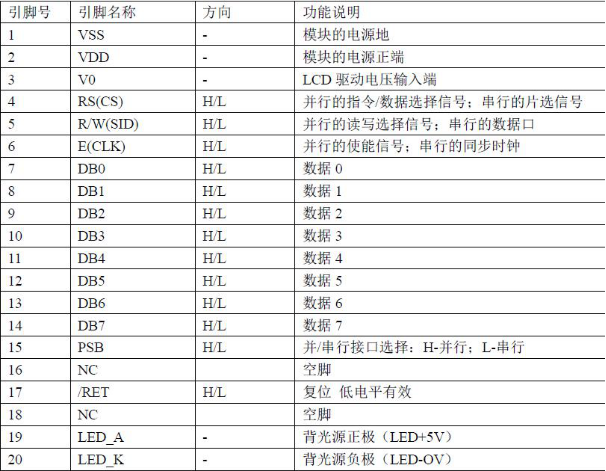

從上面的引腳說明我們可以看出，如果要想串行顯示只需要將 4、5、6 引腳接到單片機就行了，同時還需要將 1、15、20 引腳接地，17、19 引腳接電源，注意 17 號引腳所說的低電平有效，并不是將 17 號引腳接地復位功能就可以使用了，而是需要軟件置低，為了節省 IO 口要將 17 號引腳置高，置高說明 17 號引腳復位功能不使用。 3 號引腳接一 10k可調變阻以調節12864液晶 的 亮 度 。
具 體 接 法 可 參 考 下 圖 ：
以下是程序：
/********************************************************************
串行12864液晶顯示
*引腳說明：
CS P1.0
SID P1.1
SCLK P1.2
PSB P1.3
RST P1.4
Ps：因?yàn)镻SB和RST我們已經在電路中連接好了，所以這兩個引腳沒有使用 *********************************************************************** /
#include <msp430g2553.h>
#define uchar unsigned char
#define uint unsigned int
/********************************************************************
* 名稱 : delay()
* 功能 : 延時,延時時間為 100us * t。這是通過軟件延時，有一定誤差。
* 輸入 : t
* 輸出 : 無
***********************************************************************
/
void delay(unsigned int t)
{
unsigned int i,j;
for(i=0; i<t; i++)
for(j=0; j<10; j++);
}
/********************************************************************
* 名稱 : sendbyte()
* 功能 : 按照液晶的串口通信協議，發送數據
* 輸入 : zdata
* 輸出 : 無
***********************************************************************
/
void sendbyte(unsigned char zdata)
{
unsigned int i; for(i=0; i<8; i++)
{
if((zdata << i) & 0x80)
{
P1OUT |= BIT1; //SID = 1;
}
else
{
P1OUT &= ~BIT1;//SID = 0;
}
P1OUT &= ~BIT2;//SCLK = 0; P1OUT |= BIT2;//SCLK = 1;
}
}
/********************************************************************
* 名稱 : write_com()
* 功能 : 寫串口指令
* 輸入 : cmdcode
* 輸出 : 無
**********************************************************************/
void write_com(unsigned char cmdcode)
{
P1OUT |= BIT0;//CS = 1;
sendbyte(0xf8); //告訴12864接下來傳送指令 sendbyte(cmdcode & 0xf0); sendbyte((cmdcode << 4) & 0xf0);
delay(2);
}
/********************************************************************
* 名稱 : write_data()
* 功能 : 寫串口指令
* 輸入 : cmdcode
* 輸出 : 無
***********************************************************************
/
void write_data(unsigned char Dispdata)
{
P1OUT |= BIT0;//CS = 1;
sendbyte(0xfa); //告訴12864接下來傳送數據 sendbyte(Dispdata & 0xf0); sendbyte((Dispdata << 4) & 0xf0); delay(2);
}
/********************************************************************
* 名稱 : lcdinit()
* 功能 : 初始化函數
* 輸入 : cmdcode
* 輸出 : 無
***********************************************************************
/
void lcdinit()
{
/* P1OUT &= ~BIT4;//RST = 0; delay(100);
P1OUT |= BIT4;//RST = 1; 這一部分是LCD復位功能，我們已經將復位引腳置高，所以復位功能不能使用了，如果要使用復位功能就將其接到單片機IO口再加上這段函數就行*/
delay(20000);
write_com(0x30); //基本指令操作
delay(50);
write_com(0x0c); //顯示開 關閉光標
delay(50);
}
/********************************************************************
* 名稱 : hzkdis()
* 功能 : 顯示字符串
* 輸入 : *s
* 輸出 : 無
***********************************************************************
/
void hzkdis( char *s)
{
while(*s > 0)
{
write_data(*s);
s++;
delay(50);
}
}
/********************************************************************
* 名稱 : Test()
* 功能 : 顯示子函數
* 輸入 : 無
* 輸出 : 無
***********************************************************************
/
void Test()
{
write_com(0x03); //地址歸為 delay(50);
write_com(0x81); //顯示第一行hzkdis("二院科協");
write_com(0x91); //顯示第二行hzkdis("劉渠");
}
/********************************************************************
* 名稱 : Main()
* 功能 : 主函數
* 輸入 : 無
* 輸出 : 無
***********************************************************************
/
void main()
{
P1DIR |= BIT0 + BIT1 + BIT2 +BIT3 + BIT4; WDTCTL = WDTPW + WDTHOLD; //關閉看門狗
/* P1OUT &= ~BIT3; PSB = 0; 串并行選擇，如果要使用并行方式，只要置高
就行，我們已將PSB接地選擇了串行這句可以不要*/
delay(1);
lcdinit();
delay(10);
while(1)
{
Test();
delay(5000);
}
}
12864 程序的詳細分析：
void sendbyte(unsigned char zdata)
{
unsigned int i;
for(i=0; i<8; i++)
{
if((zdata << i) & 0x80)
{
P1OUT |= BIT1; //SID = 1;
}
else
{
P1OUT &= ~BIT1;//SID = 0;
}
P1OUT &= ~BIT2;//SCLK = 0;
P1OUT |= BIT2;//SCLK = 1;
}
}

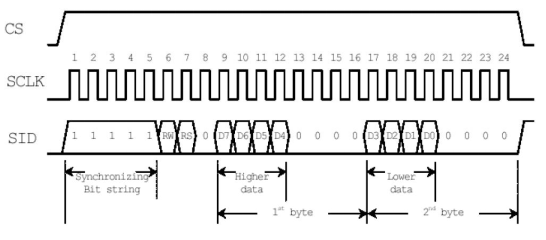

這個函數的功能就是按照12864傳送數據的時序圖將數據一位一位的傳送給12864，這
部 分 程 序 需 要 參 照 12864 的 時 序 圖 來
if((zdata << i) & 0x80) 這是在判斷傳送過來的數據 zdata 的每一位數據是 0
還是 1， 假設 zadata 是 10101111 來分析一下， 那么就是 zdata 先左進 0 還是
10101111 不變，然后與 0x80 進行“與”運算，0x80 就是 10000000， 10101111
& 10000000
————
10000000
“與”完之后為 1000000，為非 0，所以 P1OUT 輸出 1，然后 i++等于 1；zdata
左進 1 為 01011110；再與 0x80 進行“與”運算，結果為 00000000，所以 P1OUT 輸
出為 0；與 0x80 進行“與”運算，因?yàn)?0x80 只有第一位是 1,其他都是 0，所以這樣就
可以不改變 zdata 的第一位數據而使其他位為 0，如果 zdata 第一位為 1“與”后結果
就是非零，就輸出 1，反之相反。
void write_com(unsigned char cmdcode)
{
P1OUT |= BIT0;//CS = 1;
sendbyte(0xf8); //告訴12864接下來傳送指令 sendbyte(cmdcode & 0xf0); sendbyte((cmdcode << 4) & 0xf0); delay(2);
}
傳送指令的函數，P1OUT |= BIT0; 先使片選信號為高，接下來才能開始傳送數據，
sendbyte(0xf8);0xf8可以從12864的使用手冊中查出來他是告訴12864接下來傳送的
是指令。然后把數據分兩次傳送過去。
Ps:本程序所使用單片機為 MSP430.
