TFT液晶顯示屏顯示圖像工作過程

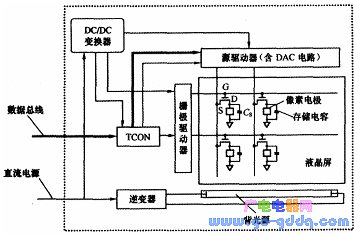

下面我們就結合下圖所示的電路框圖，簡單的描述一下TFT液晶顯示屏顯示圖像的全工作過程。
在圖中，將一個像素電極直接接到場效應管的漏極D上，另外一個像素電極就接到驅動電源的某一個電位之上（公共電極上面），然后再把場效應管的柵極G來作為該像素的選通控制端，把源極S來作為數據的寫入端，以此來搭建成TFT的一個驅動電路。
在圖中只畫出了液晶像索的一個模型，并沒有畫出像素的電容CLc，實際上這二者都是一致的，因?yàn)橐壕Р牧暇哂兄菪载?fù)載特性，在建立TFT液晶顯示屏的驅動電路模型時，既可以把液晶的像素等效作為一個電容CLC，還可以畫一個像素。
TFT場效應管的柵極G直接連接到行驅動器的掃描選通信號上面，該信號是由行驅動器所控制的。TFT場效應管的源極會連接到一個源極驅動器內DAC（數／模）轉換器的輸出端。DAC轉換器所輸出的其實就是模擬電壓，作為顯示像素的模擬驅動電壓。
當我們選通某一個像素時，在TFT場效應管的柵極G上面施加正向的導通電壓，使得場效應管進入到導通的狀態，同時要顯示數據通過DAC的轉換器，然后加到TFT場效應管的源極S，通過導通的TFT場效應管，再到達TFT的漏極D，在顯示像素一邊形成電場，對液晶材料進行充電，最后實現顯示效果。
當去掉柵極電壓的時候，TFT的場效應管關斷，進入到截止的狀態。場效應管的關斷電阻Roff非常的大，與液晶材料中的等效電容、存儲電容相結合，形成了一個比較大的放電時間常數T =RoffXC，從而使得施加在像素上面的電壓緩慢的釋放，讓該像素的顯示效果還可以保持一段相當長的時間。加在液晶層上的模擬驅動電壓可以存儲，使液晶層能夠穩定地工作，這個驅動電壓通過TFT也可以在短時間之內重新寫入，因此，能夠滿足其圖像品質的要求。
TFT液晶顯示屏的每一個像素之上都會有一個TFT，可以很有效地克服非選通時的串?dāng)_，使得液晶顯示屏的靜態特性和掃描線數無關，因此大大的提高了其圖像的質量。
值得我們警惕注意的是，加在液晶TFT源極上的驅動電壓，是不能像CRT陰極那樣是一個已固定極性的直流信號。因?yàn)樵谝壕э@示屏內部的一些液晶分子如果處于單一極性的電場作用之下，則會在直流的電場之中發生電解的反應，使得液晶分子按不同的帶電極性而分別趨向于正、負兩極，從而導致堆積發生極化作用，最后逐漸失去旋光的特性而不能起到光閥的作用，致使液晶屏的工作壽命終止。
我們要正確的使用液晶，絕對不能采用顯像管式的激勵方式，而是既要給液晶施加一定的電壓（方便調整對比度），又要保證我們所加的電壓是符合液晶驅動的要求的，即：不能夠有平均直流的成分。具體方法是：在顯示屏的源極之上加上極性相反而幅度大小相等的交流電壓。交流的極性不斷的變化倒相，故不會使液晶分子產生出電解極化的作用，而所加電雎義能控制它的透光度，從而可以達到調整對比度的目的。
