液晶屏的控制光線完全是依靠著液晶分子扭曲控制的光線透過去，從而產生了一個像素的亮點，然后多數的一些像素亮點結合在一起組成了圖像。

     在液晶顯示屏信號的顯示過程之中，這一個像素光點的點亮時間必須要持續到液晶屏信號一幅圖像在屏幕上完全顯現的時間(SDTV信號中一幅圖像重現的時間標準是20ms)標準，在CRT的電視顯示之中，這個時間呢，主要還是依靠著CRT熒光屏上面的熒光粉的余暉所實現的。而液晶顯示屏上是沒有余暉的，所以-在早期的液晶屏之中，只能簡單的用于字符顯示，無法顯示出電視的圖像信號。一直到TFT液晶屏發明出來，才開始能把液晶屏應用于電視圖像的信號重現出來。

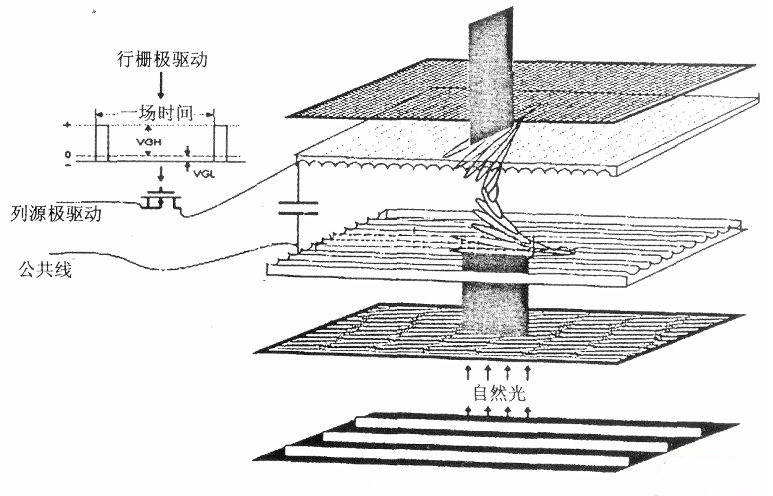

     在現代的液晶屏之中，光點顯示的持續時間控制是依靠著像素信號通過一個開關對電容進行充電，靠著電容的電壓形成的電場再來控制住液晶分子的扭曲。由于在電容上面的電壓可以很長時間的維持，所以就可以控制亮點長時間的點亮，那么咱們只需要在這個電容上面安裝一個“開關”，每次過了20ms就由圖像信號通過其“開關”對電容充和放電一次，這樣就達到了采用液晶屏顯示現在的電視圖像信號的根本目的目的，如下圖所示。



     這樣呢，在我們控制住的每一個通過一個像素的光點的電場上面都必須要安裝一個“開關”，比如一個顯示SDTV的信號標準的液晶屏上面就有著150萬個這樣的“開關”，這些開關呢，就是一個個的在生產液晶屏的同時一并制作上去的“薄膜場效應開關管”，薄膜場效應管的英語名為：ThinFilmTransistor，根據習慣，在每一個單詞之中，取其中的第一個首字母，那么就縮寫為TFT。TFT液晶屏指的是液晶顯示屏上面的每一個液晶象素點都是由集成在其后面的薄膜晶體管來驅動的。因為TFT屏的研制發明成功了，所以才能把液晶屏當作為是電視信號的圖像顯示。

     在每一個場的周期，此TFT都需要打開一次，以便于對電容的充電、放電一次，那么，這個打開TFT的電壓是什么呢？就是VGH；從而可以得之關閉TFT的電壓肯定就是VGL了。TFT是N溝道的MOS管，所以VGH就是正電壓，大約20～30V，以便于充分的打開；VGL是負電壓，約-5V，以便充分的關閉。

     在購買其液晶顯示屏的時候，如果在液晶屏的某一個區域始終有著一個“亮點”或著“黑點”，那么就是這個位置所對應的這個像素點的薄膜場效應管要么短路或者斷路。而這種故障呢是不可逆轉的，所以這個屏的含金量就很大幅度的下降了。
