動態驅動法不僅僅只是廣泛的應用在STN無源矩陣的液晶顯示屏之中，而且一般在筆段式的TN液晶顯示屏（液晶數碼管）上的應用也是十分的普及。對于1到2個筆段式的數碼管，由于筆段比較少，可以采用靜態的驅動方法。但是，如果我們采用了多個筆段式的數碼管，由于筆段的像素比較多，是不可能在每一個像素上面都設置單獨的外引線的，此時可以采用動態的驅動法來進行驅動。
　　

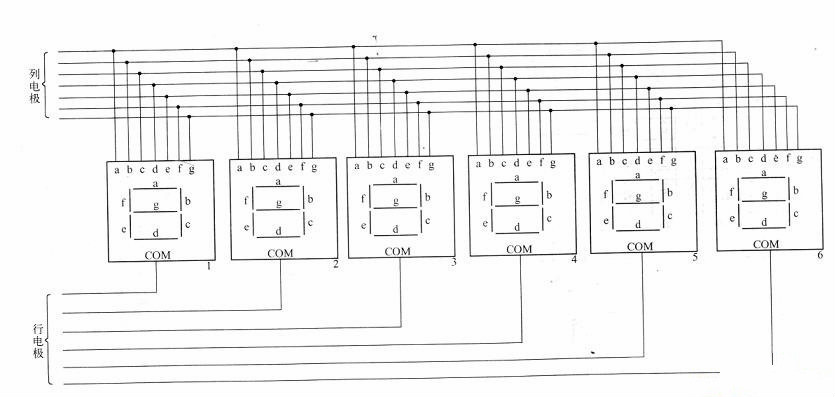

　　例如：對于6個筆段式LCD的數碼管（如下圖），可以將六個筆段式的數碼管背電極單獨的引出，來作為行電極，將它前電極的對應位都連接在一起（即：六個筆段式的六個a都接在一起，六個b都接在一起……六個都g接在一起，一共有七段），再分別的將其引出，作為一個列電極。這樣一來，總共的電極引線數量為6+7=13根。工作的時候，各背的電極（行電極）上面電壓順序地接通，這稱之為掃描。例如：第4個數碼管的背電極被“接通”，同時對第4個數碼各筆段的（列電極）輸入顯示電壓或著不顯示電壓，雖然這些電壓也會同時的施加在其他數碼管的各個筆段之上，但是由于這些數碼管上的背電極都未被“接通”，所以是不起作用的。如此一來，背電極輪流的“接通”，其上面的筆段也相應地被顯示，這樣，六個數碼管之中的每一個被顯示的時間就只有1/6；如果對于背電極掃描的速度很快（每秒輪流在50次以上），由于人眼“視覺暫留”的一個特性，是感覺不到LCD顯示器的輕微閃動，所看到的也就是連續顯示的六個數字而已。
TN液晶顯示屏動態驅動：
