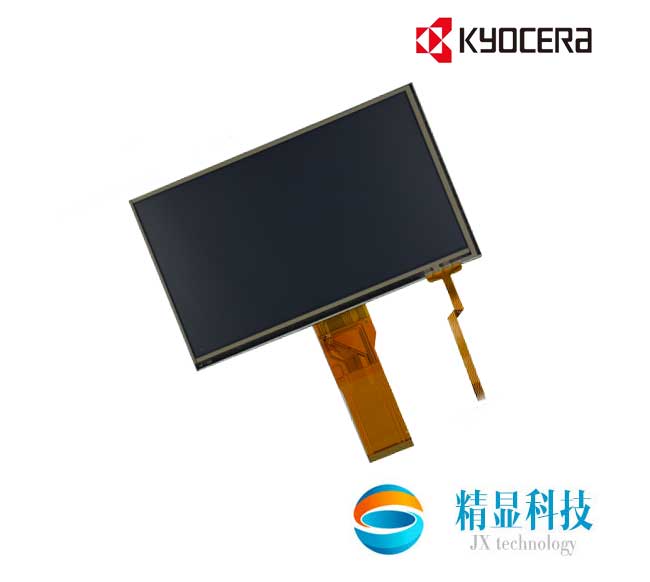

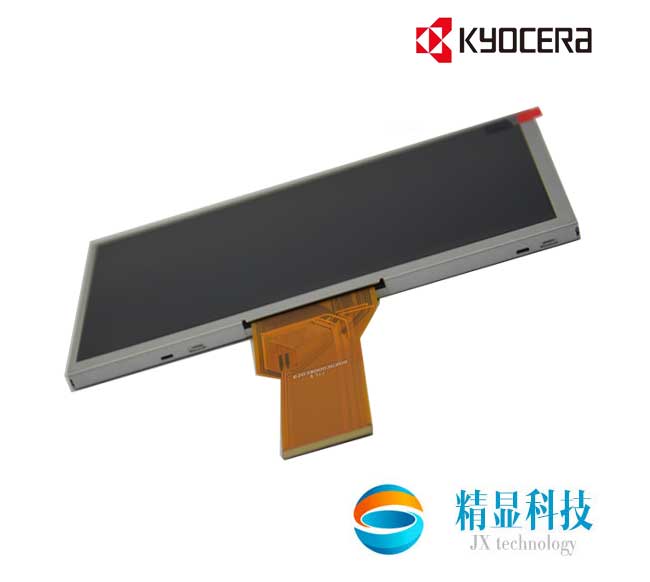

TCG070WVLPEANN-AN50京瓷7寸液晶屏 LVDS接口TFT-LCD屏幕

品牌：京瓷 (Kyocera)
尺寸：7.0寸
型號：TCG070WVLPEANN-AN50
分辨率：800×480
咨詢熱線：15382323032

產品詳情
聯系我們

TCG070WVLPEANN-AN50京瓷7寸液晶屏 LVDS接口TFT-LCD屏幕基本特征

高亮度，白光LED背光，壽命大于10萬小時，180度翻轉顯示，6/8位灰階可選，表面霧面。關于TCG070WVLPEANN-AN50的具體參數見如下表格。

TCG070WVLPEANN-AN50京瓷7寸液晶屏 LVDS接口TFT-LCD屏幕
品牌	京瓷 (Kyocera)	型號	TCG070WVLPEANN-AN50
面板尺寸	7.0寸	屏幕類型	液晶模組, a-Si TFT-LCD
像素?cái)?shù)量	800(RGB)×480, WVGA, 133PPI	像素配置	RGB垂直條狀
顯示區域	152.4 × 91.44 mm (H×V)	可視區域	154.4 × 93.4 mm (H×V)
外觀尺寸	165 × 104.4 × 9.1 mm (H×V×D)	表面處理	霧面
顯示亮度	700 (Typ.)	對 比度	1000 : 1 (Typ.) [透射]
可視角度	80/80/60/80 (Typ.)(CR≥10)	光學模式	TN，常白顯示，透射式
最佳視角	-	反應時間	5/25 (Typ.)(Tr/Td) ms
顯示顏色	262K/16.2M , 49% NTSC	光源類型	WLED , 100K小時 , 無驅動
面板重量	205g	產品應用	工業
工作頻率	60Hz	觸摸功能	無觸摸
信號接口	LVDS (1 ch, 6/8-bit) , 30 pins , 端子	驅屏電壓	3.3V (Typ.)
工作溫度	-20 ~ 70 °C	存儲溫度	-30 ~ 80 °C
以上僅展示該型號部分參數信息，僅供參考！如需了解完整參數信息，請聯系客服獲取上述型號規格書。*

TCG070WVLPEANN-AN50京瓷7寸液晶屏 LVDS接口TFT-LCD屏幕參數總結

1、作為一款TN，常白顯示，透射式液晶模組產品，TCG070WVLPEANN-AN50可以提供700 cd/m²的顯示亮度 1000:1的透射對比度，以及80/80/60/80 (Typ.)(CR≥10)(L/R/U/D)的可視角度，它的響應時間為5/25 (Typ.)(Tr/Td) ms。

2、TCG070WVLPEANN-AN50是一款采用a-Si TFT-LCD技術的7.0吋液晶模組產品，它裝配有WLED背光，無背光驅動，無觸摸。

3、由于每個像素點采用了6-bit / 6-bit + FRC灰階信號，此產品可以顯示262K/16.2M顏色，其顯示的色彩飽和度也達到了49% (NTSC)。

4、背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為100K小時，不含背光驅動。TCG070WVLPEANN-AN50采用了LVDS (1 ch, 6/8-bit)信號接口，總共30 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。

5、它的工作溫度為 -20 ~ 70°C，存儲溫度為 -30 ~ 80°C。基于它高亮度，白光LED背光，壽命大于10萬小時，180度翻轉顯示，6/8位灰階可選，表面霧面等特征，此型號推薦使用于工業等產品。
