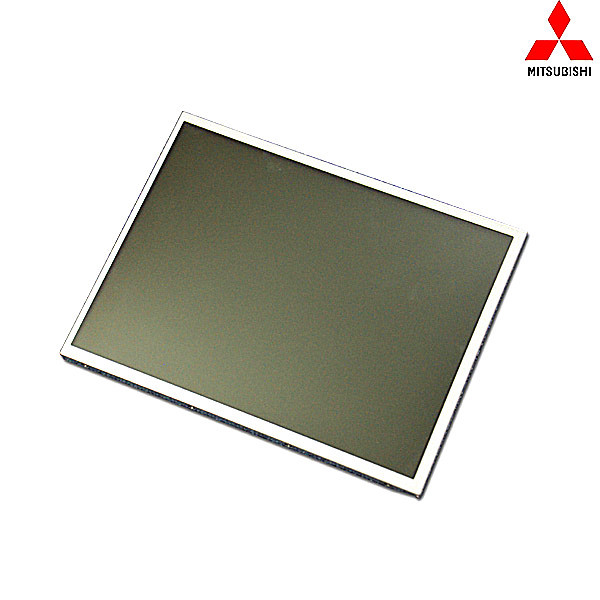

（已停產）AA104XL02顯示分辨率為1024*768三菱10.4寸液晶屏
- 品牌：三菱
- 尺寸：10.4寸
- 型號：AA104XL02
- 分辨率：1024*768
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱10.4寸工業液晶屏AA104XL02基本信息
| 面板品牌 | 三菱（MITSUBISHI） |
| 面板型號 | AA104XL02 |
| 工作溫度 | -30~80°C |
| 存儲溫度 | -30~80°C |
| 當前生產狀態 | 已停產（相關替代型號，咨詢客服工作人員） |
二：三菱10.4寸工業液晶屏AA104XL02結構特征
| 液晶屏尺寸 | 10.4英寸 |
| 點分辨率 | 1024(RGB)×768 , XGA |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3(寬:高） |
| 點間距 | 0.0685×0.2055 mm（橫*豎） |
| 像素間距 | 0.2055×0.2055 mm（橫*豎） |
| 面板重量 | 470g (Typ.) |
| 表面處理 | Clear，Hard coating (3H) |
| 顯示區域 | 210.43(W)×157.82(H) mm (橫*豎) |
| 可視區域 | 215.4(W)×161.8(H) mm(橫*豎) |
| 外觀尺寸 | 230(W)×180.2(H) mm (橫*豎) |
| 外觀尺寸 | 9.5±0.5 mm (厚度) |
| 安裝孔位 | Side mounting holes (4-M3) on left, right bezel |
三：三菱10.4寸工業液晶屏AA104XL02光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 250cd/m2 (Typ.) |
| 對比度 | 120:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 顯示色域 | 48% NTSC (CIE1931) |
| 響應時間 | 4/20 (Typ.)(Tr/Td) ms |
| 可視角度 | 50/35/25/50 (Typ.)(CR≥10)(左/右/上/下) |
| 最佳視角 | 12 o'clock |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 白場變動 | 1.30 (Max.)(5 points) |
四、三菱10.4寸工業液晶屏AA104XL02發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 光源壽命 | 100K(Typ.) (Hours) |
| 單燈電壓 | 12.0V (Typ.) |
| 單燈電流 | 450/530mA (Typ./Max.) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、三菱10.4寸工業液晶屏AA104XL02信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (1 ch, 6/8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 410/760mA (Typ./Max.) |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 20 pins |
