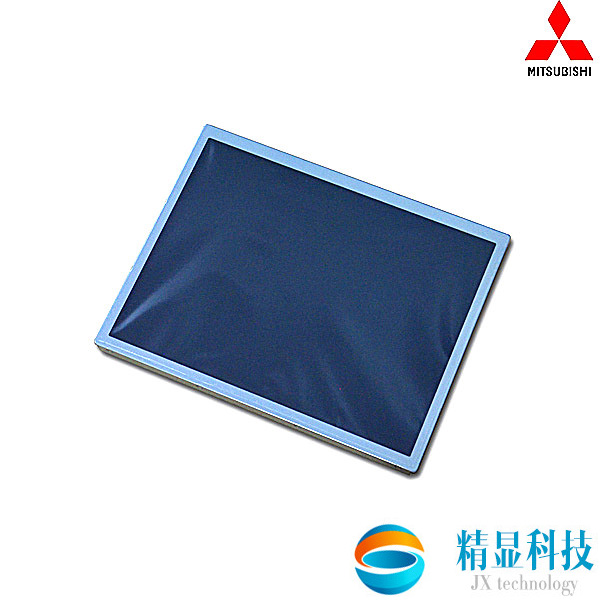

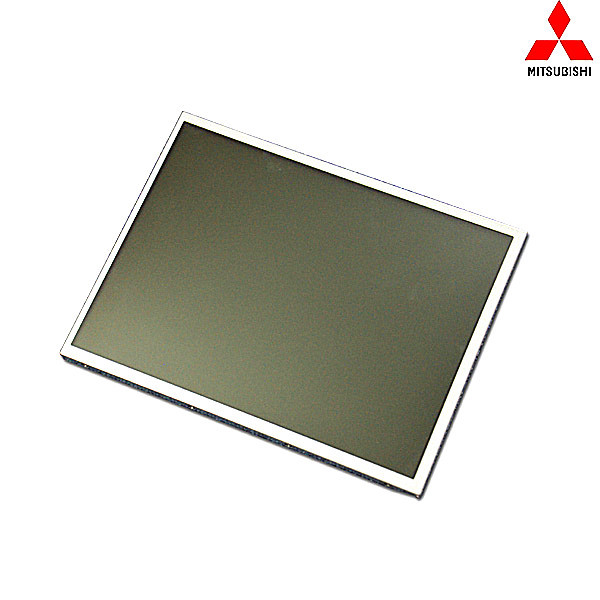

（已停產）三菱5寸LED背光工業液晶屏-AA050ME01
- 品牌：三菱
- 尺寸：5.0寸
- 型號：AA050ME01
- 分辨率：480（RGB)*272（WVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱5寸工業液晶屏AA050ME01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AA050ME01 |
| 型號別名 | T-55382GD050JU-LW-A-ABN |
| 工作溫度 | -20~70°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已經停產（兼容替代產品可以咨詢在線客服） |
二：三菱5寸工業液晶屏AA050ME01結構特征
| 液晶屏尺寸 | 5英寸 |
| 點分辨率 | 480（RGB)*272（WVGA） |
| 像素密度 | 188PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 15:9(寬:高） |
| 點間距 | 0.045*0.135mm（橫*豎） |
| 像素間距 | 0.135*0.135mm（橫*豎） |
| 面板重量 | 70g（Typ.） |
| 表面處理 | Clear，Hard coating（2H） |
| 顯示區域 | 108.0×64.8mm (橫*豎) |
| 顯示區域 | 110.0×66.8 mm (橫*豎) |
| 外觀尺寸 | 118.5×77.8mm (橫*豎) |
| 外觀尺寸 | 3.5/5.4（Typ./Max.） mm (厚度) |
| 觸摸屏 | 無 |
三：三菱5寸工業液晶屏AA050ME01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 420cd/m2 (Typ.) |
| 對比度 | 450:1 (Typ.) (透射) |
| 顯示顏色 | 16.7M(8-bit ) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 5/20(Typ.)(Tr/Td) (ms) |
| 可視角度 | 65/65/65/45(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 12點鐘 |
| 白色色度 | X:0.298;Y:0.317 |
| 白場變動 | 1.30(Max.)(5points) |
四、三菱5寸工業液晶屏AA050ME01發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 2 strings |
| 燈管形狀 | 2串 |
| 單燈電壓 | 21.0/23.1V (Min./Max.) |
| 單燈電流 | 15/20 mA (Typ. /Max.) |
| 接口類型 | 包含在屏信號接口中 |
| 背光電路 | 無 |
五、三菱5寸工業液晶屏AA050ME01信號接口
| 信號大類 | Parallel RGB |
| 信號小類 | Parallel RGB (1 ch, 8-bit) |
| 面板電壓 | 3.3/5.0V (Typ.)(VCC/AVDD) |
| 面板電流 | 7.4/38.0mA (Typ.)(ICC/AIDD) |
| 信號電壓 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口類型 | FPC |
| 接口腳距 | 0.5mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 45 pins |
