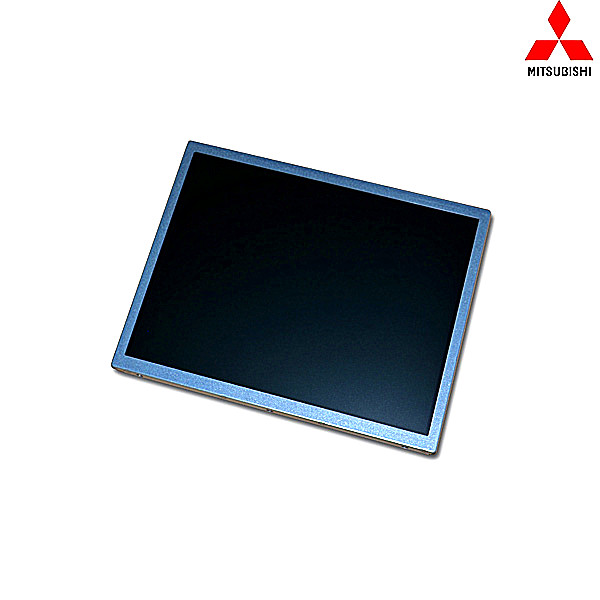

（已停產）AA084XB01-三菱工業液晶屏--AA084XB01寬溫屏--8.4寸
- 品牌：三菱
- 尺寸：8.4寸
- 型號：AA084XB01
- 分辨率：1024（RGB)*768（VGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：三菱8.4寸工業液晶屏AA084XB01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型號 | AA084XB01 |
| 型號別名 | T-55549D084J-LW-A-AAN |
| 工作溫度 | -30~80°C |
| 存儲溫度 | -30~80°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-95 (%RH) |
| 當前生產狀態 | 已停產 |
二：三菱8.4寸工業液晶屏AA084XB01結構特征
| 液晶屏尺寸 | 8.4英寸 |
| 點分辨率 | 1024（RGB)*768（VGA） |
| 像素密度 | 152PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3(寬:高） |
| 點間距 | 0.0555*0.1665mm（橫*豎） |
| 像素間距 | 0.1665*0.1665mm（橫*豎） |
| 面板重量 | 370g（Typ.） |
| 表面處理 | 霧面，Hard coating（3H） |
| 顯示區域 | 170.496×127.872mm (橫*豎) |
| 可視區域 | 174.9×132.2 mm (橫*豎) |
| 外觀尺寸 | 199.5×149.0mm (橫*豎) |
| 外觀尺寸 | 11.5（Typ.） mm (厚度) |
| 觸摸屏 | 無 |
三：三菱8.4寸工業液晶屏AA084XB01光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 500cd/m2 (Typ.) |
| 對比度 | 600:1 (Typ.) (透射) |
| 顯示顏色 | 262K/16.7M (6-bit / 8-bit) |
| 顯示色域 | 40% NTSC (CIE1931) |
| 響應時間 | 4/12(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/60/80 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘 |
| 白色色度 | X:0.313;Y:0.329 |
| 白場變動 | 1.30（Max.）（5 points） |
四、三菱8.4寸工業液晶屏AA084XB01發光系統
| 燈管位置 | 側入式光源（底部） |
| 光源類型 | WLED |
| 燈管數量 | 2 strings |
| 燈管形狀 | 2串 |
| 光源壽命 | 60K(Min.)（小時） |
| 單燈電壓 | 30/36.5V (Typ./Max.) |
| 單燈電流 | 60/70mA (Typ./Max.) |
| 接口類型 | 端子 |
| 背光電路 | 無 |
五、三菱8.4寸工業液晶屏AA084XB01信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (1 ch, 6/8-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 380/650mA(Typ./Max.) |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 20 pins |
