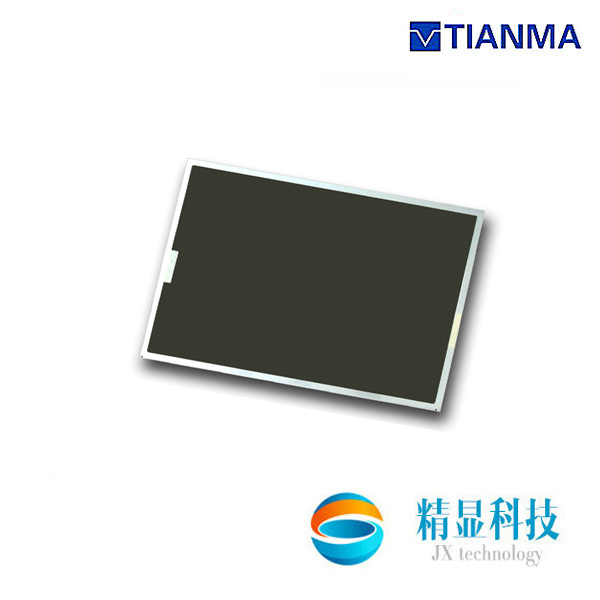

天馬10.1寸液晶屏WLED背光電路TM101JDHG30廣視角液晶
- 品牌：天馬
- 尺寸：10.1寸
- 型號：TM101JDHG30
- 分辨率：1280*800
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
| 品 牌 | TIANMA |
| 液晶屏型號 | TM101JDHG30 |
| 工作溫度 | -20 ~ 70°C |
| 存儲溫度 | -30 ~ 80°C |
| 特點 | 廣視角，白光LED背光，寬屏 |
二：天馬10.1寸工業液晶屏TM101JDHG30結構特征
| 液晶屏尺寸 | 10.1英寸 |
| 點分辨率 | 1280(RGB)×800 , WXGA |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:10（寬:高） |
| 物理形狀 | 平面矩形顯示 |
| 點間距 | 0.0565×0.1695 mm（橫*豎） |
| 像素間距 | 0.1695×0.1695 mm（橫*豎） |
| 面板重量 | 280g (Typ.) |
| 表面處理 | Hard coating |
| 顯示區域 | 216.96×135.6 mm（橫*豎） |
| 外觀尺寸 | 231.22×150.6 mm（橫*豎） |
| 外觀尺寸 | 4.4/6.6 (Typ./Max.) mm (厚度) |
| 觸摸屏 | 無 |
三：天馬10.1寸工業液晶屏TM101JDHG30光學特征
| 顯示模式 | SFT，常黑顯示，透射式 |
| 液晶屏亮度 | 500²cd/m²(Typ.) |
| 對比度 | 800:1 (Typ.) (透射) |
| 顏色數量 | 262K/16.7M (6-bit / 8-bit) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 白場色度 | Wx:0.302; Wy:0.327 |
| 白場變動 | 1.25/1.33 (Typ./Max.)(9 points) |
| 響應時間 | 10/15 (Typ.)(Tr/Td) (ms) |
| 可視角度 | 85/85/85/85(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 全視角 |
四、天馬10.1寸工業液晶屏TM101JDHG30電子特征
| 掃描頻率 | 60Hz |
| 反射掃描 | No |
五、天馬10.1寸工業液晶屏TM101JDHG30發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 6S5P |
| 燈管形狀 | 陣列 |
| 光源壽命 | 50K(Typ.) （小時） |
| 單燈電壓 | 5.5/12.0/21.0V (Min./Typ./Max.) |
| 單燈電流 | 322mA (Typ.) |
| 接口類型 | 包含在屏信號接口中 |
| 背光電路 | 無 |
六、天馬10.1寸工業液晶屏TM101JDHG30信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (1 ch, 6/8-bit) |
| 液晶屏電壓 | 3.3V (Typ.) |
| 接口類型 | 端子 |
| 接口腳距 | 0.5mm |
| 接口數量 | 1pcs |
| 接口腳數 | 40pins |
● 補充說明：以上資料僅供參考，如有某項不準確，可以聯系我們客服提供產品的規格資料，產品均以pdf規格為準。
天馬10.1寸液晶屏選型：http://www.wjygv.cn/tft/tianma/10.1/
