什么是液晶屏的極性變換（一）

文章出處：未知人氣：發表時間：2021-08-12

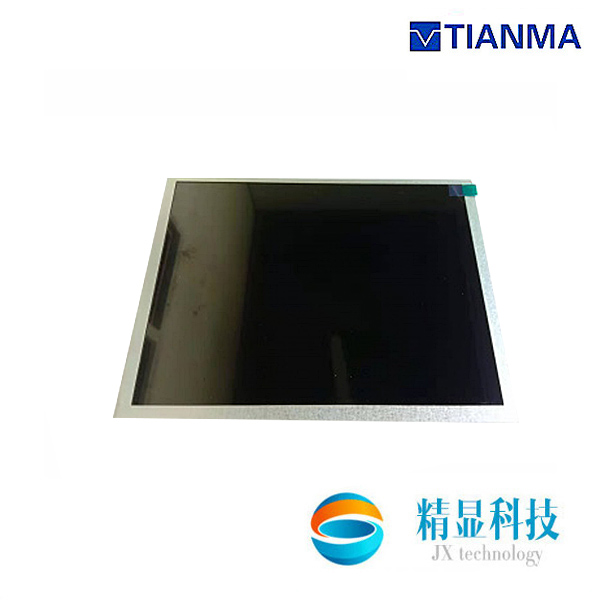

TFT-LCD 液晶屏是薄膜晶體管類型液晶屏，也叫“真彩色”(TFT)。TFT液晶為每個像素配備了一個半導體開關，每個像素都可以通過點脈沖直接控制，因此每個節點相對獨立，可以連續控制，不僅提高了顯示屏的響應速度，而且可以精確控制顯示色標，使TFT液晶的顏色更加逼真。TFT液晶顯示器具有亮度好、對比度高、層次感強、色彩鮮艷的特點，但也存在相對功耗大、成本高的缺點。

薄膜晶體管是薄膜場效應晶體管的一種，是有源矩陣液晶屏之一。它可以“主動”控制屏幕上的每個單獨像素，這可以大大提高響應時間。一般TFT的響應時間比較快，大約80毫秒，視角大，一般達到130度左右。

TFT 液晶屏極性轉換方法:

液晶分子的驅動電壓不能固定在某個值，否則隨著時間的推移，液晶分子會發生偏振，逐漸失去光學性質。因此，有必要極化液晶分子的驅動電壓，以避免液晶分子的特性被破壞。這就要求LCD中的顯示電壓可以分為兩種極性，一種是正極性，另一種是負極性。當顯示電極的電壓高于公共電極的電壓時，稱為正極性；當顯示電極的電壓低于公共電極的電壓時，稱為負極性。無論是正極性還是負極性，都會有一組亮度相同的灰度，所以當上下玻璃層的壓差絕對值固定時，顯示的灰度完全相同。但在這兩種情況下，液晶分子的轉動方向完全相反，可以避免上述液晶分子的轉動方向總是固定在一個方向上而造成的特性損傷。常見的極性轉換方法有四種，分別是逐幀反轉、逐行反轉、逐列反轉和逐點反轉。

對于逐幀反轉法，在同一幀中，整個屏幕的所有相鄰點極性相同，而相鄰幀極性不同；對于逐行反演方法，它們在同一條線上具有相同的極性。極性，但相鄰行的極性不同；對于逐列反轉模式，同一列的極性相同，但相鄰列的極性不同；對于逐點反轉模式，每個點與其相鄰的上、下、左、右點具有不同的極性。

目前常見的個人液晶屏多采用逐點極性轉換。為什么呢？原因是逐點倒置的顯示質量比其他轉換方法好得多。下表列出了逐幀反轉、逐行反轉、逐列反轉和逐點反轉四種極性轉換模式的性能比較。

所謂閃爍現象，是指屏幕會有閃爍的感覺，但并不是刻意的視覺效果，而是因?yàn)槠聊幻看胃聲r(shí)，屏幕的灰度都會發生輕微的變化，讓人覺得屏幕在閃爍。使用逐幀反轉的極性轉換方法最有可能發生這種情況。因?yàn)橐粠粠惯^來的整個畫面是同極性的，所以這次畫面是正的，下次就變成負的了。如果公共電壓有微小誤差，正負極性將是相同的灰度。電壓會有差別，當然灰度感也會不同，如圖2所示。連續切換屏幕時，正負極性屏幕交替出現，會造成閃爍。其他面板的極性轉換模式也可能存在閃爍現象，但整個屏幕的極性會同時發生變化，而不是逐幀反轉。只有一行或一列，甚至一個點會改變極性。就人眼而言，不會很明顯。

所謂串?dāng)_現象，是指相鄰點之間要顯示的數據會相互影響，導致顯示畫面不正確。雖然Ctosstalk現象的原因有很多，但只要相鄰點的極性不同，就可以減少。
